С 2007 года компания Laijie производит VR-резольвер как датчик абсолютного угла Superior Flat для двигателя EPS.
VR-резольвер - это разновидность вращающегося трансформатора, который использует изменение магнитосопротивления воздушного зазора для изменения выходного сигнала. Он основан на принципе электромагнитной индукции, используя изменение воздушного зазора и изменение магнитосопротивления, так что индуцированное напряжение выходной обмотки соответствует углу механического вращения. Элемент измерения угла с синусоидальным или косинусоидальным изменением.
Во-первых, введение магниторезистивного вращающегося трансформатора
Резольвер с переменным магнитным сопротивлением - это новый тип высокоточного датчика углового положения с простой структурой, надежной работой и высокой скоростью работы.

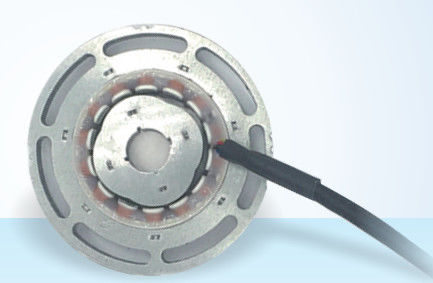

Singlsyn
Тип: EJ74SV7V10
Полюса: 2, 3, 4, 5, 6 и т. д.
Напряжение: 7 В (среднеквадратичное значение) 10 кГц
Входное сопротивление: 80 Ом, 100 Ом, 120 Ом
Точность: ±20', ±25', ±30', ±45', ±60'
Мы можем спроектировать резольвер на основе ваших требований.
VR-резольвер имеет большое отличие от традиционного вращающегося принципа с проволочной обмоткой. Воздушный зазор обычного типа с проволочной обмоткой однороден, и изменение углового положения ротора рассчитывается по относительному изменению положения между сигнальной обмоткой ротора и обмоткой возбуждения статора. Тип с переменным магнитным сопротивлением сигнальной обмотки и обмотки возбуждения фиксируется на вращающемся статоре, и изменение проницаемости воздушного зазора по синусоидальной траектории генерируется только за счет эффекта выступающего полюса ротора, а в сигнальной обмотке индуцируются положительные и косинусные сигналы.
Во-вторых, принцип магниторезистивного вращающегося трансформатора
Структура резольвера с переменным магнитным сопротивлением
Структура типа с переменным магнитным сопротивлением отличается от традиционного типа с обмоткой тем, что полевая обмотка и выходная обмотка расположены в пазах сердечника статора, а ротор формируется только путем наложения зубцов. Любая обмотка для бесконтактной работы. Внутренний штамп штампа статора имеет ряд больших зубцов (также называемых полюсными наконечниками), и каждый большой зубец пробивается несколькими одинаково маленькими зубцами, а обмотки помещаются в пазы больших зубцов. Наружная поверхность ротора пробивается рядом одинаково расположенных маленьких зубцов, количество которых равно количеству пар полюсов. И выходная, и входная обмотки концентрированно намотаны, и количество витков положительной косинусной обмотки изменяется синусоидально.
