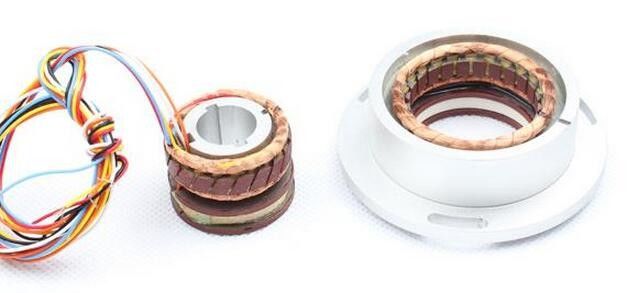

LJ180-1T-K120Решающий ротор раны
Применение:Тексельные машины,Ветроэнергетические машины,Новые энергетические транспортные средства,Электрические автомобили,Аэрокосмическая техника
Внешний диаметр:180 мм, Внутренний диаметр:120 мм, Полюс пар: 1 Входное напряжение:7VAC Входное сопротивление: ((150±10%)Ω Выходное напряжение:3.5В±10%
Тип:LJ180-1T-K120
1Электрические параметры
Полюс пар:1
Входное напряжение:7V ((AC)
Импеданс ввода: ((100±10%)Ω
Частота ввода:10 кГц
Выходное напряжение:3.5В±10%
Точность: ≤ ± 10'
Фазовое смещение:≤±10°
Остаточное напряжение: 20 мВ
2.Диаграмма проводки
3.Выбор
(1) Пример:LJ180-1T-K120
(А)Полюс пар:1
(B) Внутренний диаметр: 180 мм
(С) Внешний диаметр: 120 мм
4Размер
Резолюторы не имеют ни электронных компонентов, ни чувствительных элементов в своей конструкции.Такое оборудование может достичь оптимальной работы в чрезвычайно суровых условияхОн может противостоять вибрации, загрязнению, чрезвычайно высокой температуре и даже радиации.
Вращательные преобразователи (Resolvers) не имеют ни электронных компонентов, ни чувствительных элементов в своей структуре. Поэтому они намного надежнее.Такое оборудование может работать оптимально в условиях чрезвычайной суровости.Он устойчив к вибрации, загрязнению, очень высоким температурам и даже радиации.
Резолюторы не имеют ни электронных компонентов, ни чувствительных элементов в своей структуре.Это оборудование может работать оптимально в крайне суровых условиях.Он устойчив к вибрациям, загрязнению, высокой температуре и даже радиации.
Точность рельзора в основном зависит от количества его полюсов (в зависимости от синус/козиновых вторичных обмоток).чем выше точность испускаемого им сигналаОднако эта точность обычно все еще ниже, чем у эквивалентного кодера.
Точность вращающегося преобразователя в основном зависит от количества его полюсов (в зависимости от вторичных обмотков синус/косинус).тем выше точность сигналаОднако эта точность обычно ниже, чем у эквивалентного кодера.
Точность резюлютора зависит главным образом от количества его поли (второй вторичный катушка синус/косено).Улучшится точность испускаемого сигнала.Однако эта точность обычно еще ниже, чем у эквивалентного кодера.
Точность рельверов зависит главным образом от количества его полюсов (в зависимости от вторичных действий синуса/косина).Чем точнее излучаемый им сигналОднако эта точность, как правило, все еще ниже, чем у эквивалентных кодеров.
