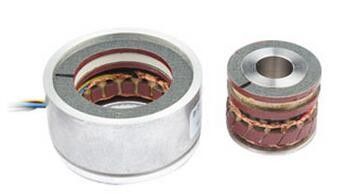

LJ52.4-1C-K20 производитель резольверов, завод в Китае

LJ52.4-1C-K20, резюме раны-ротора

Применение:Тексельные машины,Ветроэнергетические машины,Новые энергетические транспортные средства,Электрические автомобили,Аэрокосмическая техника

внешний диаметр:52.4 мм, Внутренний диаметр:20 мм, Полюс пар:1 Входное напряжение:7ВАК Входное импеданс: ((150±10%)Ω Выходное напряжение:3.5В±10%

Тип: LJ52.4-1C-K20

1Электрические параметры

Полюс пар:1

Входное напряжение:7V ((AC)

Импеданс ввода: ((150±10%)Ω

Частота ввода:10 кГц

Выходное напряжение:3.5В±10%

Точность: ≤ ± 10'

Фазовое смещение:≤±10°

Остаточное напряжение: 20 мВ

2.Диаграмма проводки

3.Выбор

(1) Пример:LJ52.4-1C-K20

(А)Полюс пар:1
Внутренний диаметр: 20 мм
(C) Внешний диаметр:520,4 мм
4Размер
