LJ52.4-4C-K12.7

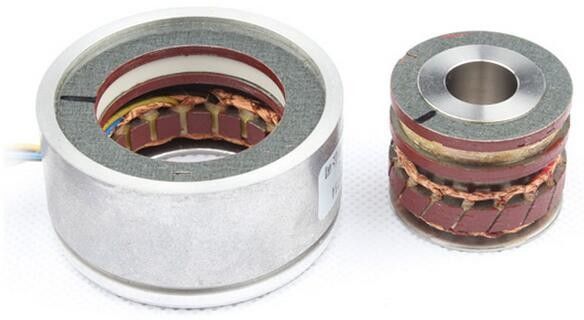

LJ52.4-4C-K12.7, резольвер с обмоткой ротора

Применение: Текстильное оборудование, Ветроэнергетическое оборудование, Автомобили на новых источниках энергии, Электромобили, Аэрокосмическая промышленность

Внешний диаметр: 52.4 мм, Внутренний диаметр: 12.7 мм, Число пар полюсов: 4, Входное напряжение: 7 В переменного тока, Входное сопротивление: (150 ± 10%) Ом, Выходное напряжение: 3.5 В ± 10%

ТИП: LJ52.4-1E-K12.7

1. Электрические параметры

Число пар полюсов: 1

Входное напряжение: 7 В (переменного тока)

Входное сопротивление: (150 ± 10%) Ом

Входная частота:10 кГц

Выходное напряжение: 3.5 В ± 10%

Точность: ≤ ±5'

Фазовый сдвиг: ≤ ±10°

Остаточное напряжение: 20 мВ

2. Схема подключения3. Выбор

(1) пример:

LJ52.4-4C-K12.7 (A)

Число пар полюсов: 4 (B) Внутренний диаметр: 12.7 мм
(C) Внешний диаметр: 52.4 мм
4. Размеры
