LJ72-16-K30 резюмера

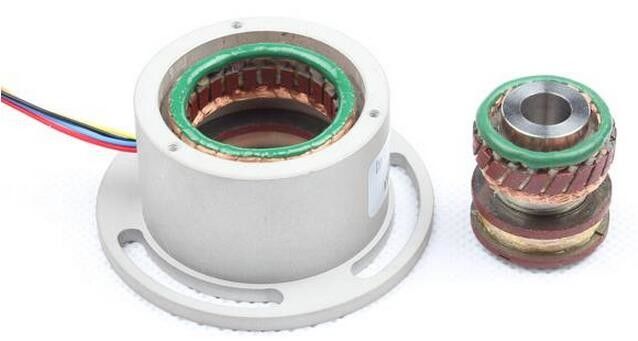

LJ72-16-K30, резольвер с обмоткой ротора

Применение: Текстильное оборудование, ветроэнергетическое оборудование, новые энергетические транспортные средства, электромобили, аэрокосмическая промышленность

Внешний диаметр: 72 мм, Внутренний диаметр: 30 мм, Число пар полюсов: 16, Входное напряжение: 3,8 В переменного тока, Входное сопротивление: (150±10%) Ом, Выходное напряжение: 2 В±10%

ТИП: LJ72-16-K30

1. Электрические параметры

Число пар полюсов: 16

Входное напряжение: 3,8 В (переменного тока)

Входное сопротивление: (150±10%) Ом

Входная частота:2400 Гц

Выходное напряжение: 2,0 В±10%

Точность: ≤±25'

Фазовый сдвиг: ≤±10°

Остаточное напряжение: 20 мВ

2. Схема подключения3. Выбор

(1) Пример:

LJ56-1T-K8 (A)

Число пар полюсов: 1 (B) Внутренний диаметр: 8 мм
(C) Внешний диаметр: 56 мм
4. Размеры
