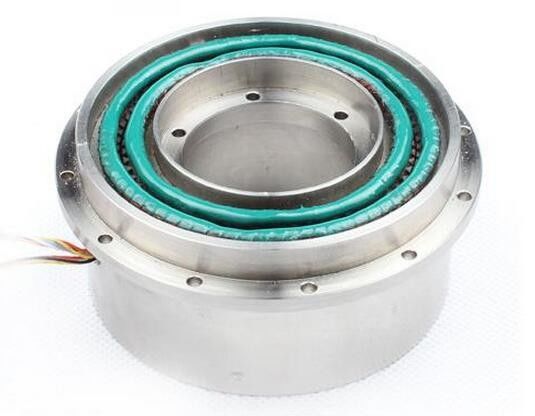

LJ80-32-K36, резольвер с обмоткой ротора

Применение: Текстильное оборудование, Ветроэнергетическое оборудование, Транспортные средства на новых источниках энергии, Электромобили, Аэрокосмическая промышленность

Внешний диаметр: 80 мм, Внутренний диаметр: 36 мм, Число пар полюсов: 32, Входное напряжение: 4 В переменного тока, Входное сопротивление: (150±10%) Ом, Выходное напряжение: 2 В±10%

ТИП: LJ80-32-K36

1. Электрические параметры

Число пар полюсов: 32

Входное напряжение: 4 В (переменного тока)

Входное сопротивление: (150±10%) Ом

Входная частота:10 кГц

Выходное напряжение: 2 В±10%

Точность: ≤±20'

Фазовый сдвиг: ≤±10°

Остаточное напряжение: 20 мВ

2. Схема подключения3. Выбор

(1) пример: LJ80-32-K36

(A)

Число пар полюсов: 32 (B) Внутренний диаметр: 36 мм
(C) Внешний диаметр: 80 мм
4. Размеры
