LJ80-1C-K32

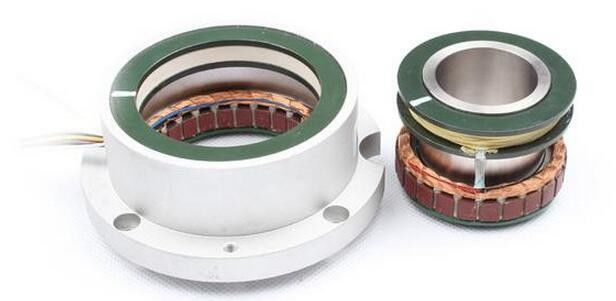

LJ80-1C-K32, резольвер с обмоткой ротора

Применение: Текстильное оборудование, Ветроэнергетическое оборудование, Транспортные средства на новых источниках энергии, Электрические автомобили, Аэрокосмическая промышленность

Внешний диаметр: 80 мм, Внутренний диаметр: 32 мм, Число пар полюсов: 1, Входное напряжение: 7 В переменного тока, Входное сопротивление: (150±10%) Ом, Выходное напряжение: 3,5 В±10%

ТИП: LJ80-1C-K32

1. Электрические параметры

Число пар полюсов: 1

Входное напряжение: 7 В (переменного тока)

Входное сопротивление: (150±10%) Ом

Входная частота:10 кГц

Выходное напряжение: 3,5 В±10%

Точность: ≤±10'

Фазовый сдвиг: ≤±10°

Остаточное напряжение: 20 мВ

2. Схема подключения3. Выбор

(1) Пример:

LJ56-1T-K8 (A)

Число пар полюсов: 1 (B) Внутренний диаметр: 8 мм
(C) Внешний диаметр: 56 мм
4. Размеры
